总体介绍

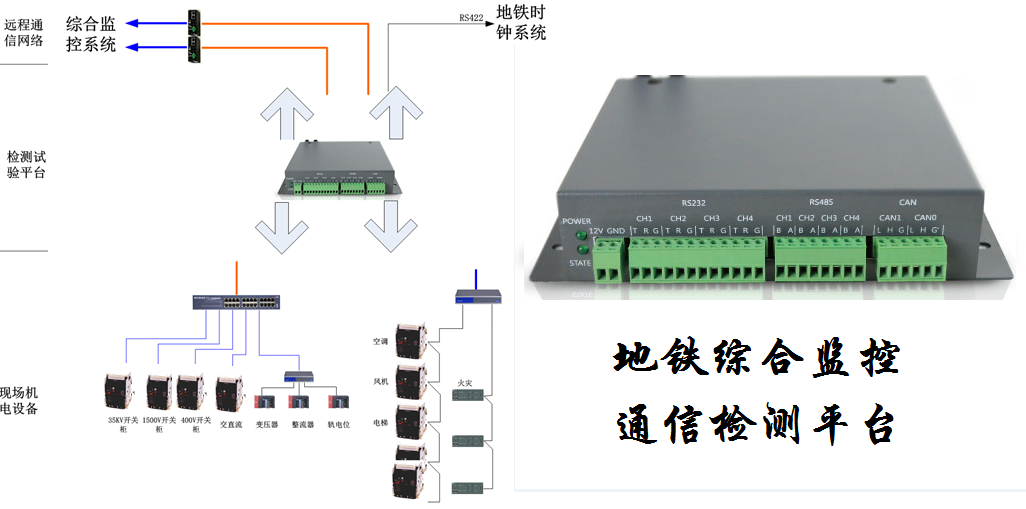

本检测试验平台用于模拟地铁综合监控系统相关设备功能检测。向上可以支持连接综合监控系统，并支持冗余双网络连接测试。向下可支持地铁间隔层机电设备上传综合监控系统的功能试验。

功能介绍

1、支持双主机、双网络测试

检测试验平台具备高可用性，支持双测试机及双网部署环境，主测试机故障时，备用测试机可自动接替工作，主网故障时，备用网络自动接替工作。支持人工切换测试机的主备状态及工作网络。

2、支持模拟设备主备通道测试

可模拟某些采用双设备（主备冗余）或双通信接口的应用场合，采用通道自动切换技术进行通信模拟，主通道一段时间不能传输数据时，备用通道应自动接替工作，也可以人工切换主备通道的工作方式，从而达到通信仿真的目的。

3、模拟量（AI）测试功能

提供AI量模拟测试功能，可定义设备的AI量数据库，仿真测点单双极性可设，支持品质参数，支持人工单点模拟等。可对综合监控系统进行如下测试：

a）精度测试：通过仿真测试软件，模拟发出AI量，通过比较仿真测试软件与被测系统（ISCS综合监控系统）报文或工程值的测试结果，得出被测系统数据的处理精度及准确度情况。

b)模拟量的死区处理测试：通过仿真测试软件，模拟一个死区变化值，并通过通信报文传输到综合监控系统，从而测试综合监控系统针对死区的数据、报警处理等逻辑是否正确有效。

c)遥测响应时间测试：模拟RTU/PLC设备发出一个突变值，测试从仿真模拟系统发生幅值突变至综合监控系统检测到这个突变所需的时间，从而测试综合监控系统的遥测处理响应速度。

4、数字量（DI）测试功能

提供DI量模拟测试功能，定义设备的DI量数据库，可仿真设置单、双位遥信，，支持品质参数，支持人工单点模拟。DI测试时能模拟现场机电设备发生变位，应可对综合监控系统进行如下测试：

a）数字量识别：通过模拟现场机电设备动作，测试综合监控系统的设备状态是否能正确反馈及报警。

b）遥信核对：通过批量产生DI量，模拟现场一批设备发生动作的情况下，测试测综合监控系统处理数字输入量是否存在误报和漏报现象。

C）响应时间：模拟设备的变位动作，观察综合监控系统对被测设备形成的遥信变位报文进行接收和解析，分析监控系统对遥信变化的处理响应时间。

5、控制测试功能

检测试验平台支持DO数据类型，任意遥信点可设是否具备遥控功能，且遥控点号应可任意定义，支持系统自动模拟返校。遥控测试可对综合监控系统机电设备做如下测试：

a)遥控正确性测试：检测试验平台收到综合监控系统下行遥控报文，并根据所设置的遥控点号对遥控请求进行返校（成功或失败），从而验证综合监控系统接收遥控返校命令后的程序处理逻辑是否正确。

b)遥控过程测试：检测试验平台收到综合监控系统的下行遥控执行报文，并根据遥控报文的内容，模拟设备的分、合（或开启/停止）操作，并输出对应的DI状态，从而完全模拟一个真实机电设备的遥控过程及显示结果，测试主站系统遥控功能的完备性。

c)模式控制仿真测试：通过仿真测试程序实现组合控制、顺序控制功能，达到真实机电设备运营的效果，从而验证综合监控系统的模式正确性。

6、SOE测试功能

可模拟能输出事件顺序记录的机电设备，在进行SOE测试时，可以人工模拟设备产生SOE或随着DO量变化自动产生SOE信号，从而测试综合监控系统的SOE处理功能，包括SOE信号实时显示、SOE分辨率的测试等。

7、对时测试功能

可模拟上级系统向下级系统对时，用以测试综合监控系统对时间的处理。

8、通信接口及协议模拟

检测试验平台支持目前综合监控系统采用最多的以太网及RS232/485通信接口，并且支持目前综合监控系统采用的信协议，包括Modbus-RTU、CDT、Modbus－TCP、IEC103、IEC104协议以及少数自定义协议。

9、报文解析、显示及记录功能

为了测试综合监控系统的通信接口能力，检测试验平台还包括以下报文解析及记录功能：

a）能够模拟太网口或RS-232/485接口与综合监控系统进行通讯，并对综合监控系统下发的各类报文进行显示及深层解析，分析接口规约是否标准及正确。

b）报文记录功能：支持端口原始报文的保存和回放；

技术指标

名称	参数	描述
CPU	AM3352BZCZD60 600MHz	ARM Cortex-A8架构，工业级温宽
内存	256MB DDR3	工业级温宽：-40℃ ~ +85℃
NandFlash或e.MMC	256MB SLC NandFlash或4GBe.MMC	工业级温宽：-40℃ ~ +85℃(e.MMC温宽：-25℃ ~ +85℃)
NandFlash或e.MMC	256MB SLC NandFlash或4GBe.MMC	工业级温宽：-40℃ ~ +85℃(e.MMC温宽：-25℃ ~ +85℃)
百兆以太网接口	2路	2路10/100自适应网络接口
USBHOST	2路	USB2.0高速
TF卡接口	1路	支持大容量TF卡和MicroSD卡，设计了热插拔检测，支持SDMemoryCard协议v2.0
调试串口	1路	RS232电平
RS485接口	4路	经过了RS485电平转换，可与外部RS485电平相连接,与4路RS232接口复用
RS232接口	4路	与4路RS485接口复用
CAN接口	2路	均支持CAN2.0PartA和2.0PartB，最高传输速度可达1Mbit/s
RTC时钟	高精度时钟芯片	采用高精度RX8025时钟芯片，后备电池，可以在断电时保证时间不丢失
LED指示灯	2个	1个CPU工作心跳灯，1个用户自定义灯
用户按键	1个	自定义按键功能
输入电压	+12V	9-30V推荐12V/1A
工作温度	-40℃~+85℃	工业级温宽
工作湿度	5%~95%
机盒尺寸	159mm*105mm*33mm

售后服务

1.如发现仪器有不正常情况或故障请及时与我们联系，以便为您提供最便捷的处理方案，未经允许，请不要自行处理，以免发生危险。

2.其他售后服务见售后服务书。
