产品简介

        视觉激光接触线磨耗测仪是我司自主研发的高精度、非接触式接触线磨耗测量仪器，主要功能是测量刚性悬挂接触线的磨耗量和偏磨角，并可保存测量点接触线工况图像。
        仪器分为测量仪和手持PDA两部分。测量仪使用线激光视觉测量，利用手持PDA无线通信技术进行数据传输，将测量结果显示并保存到PDA上，同时可将保存的数据传输到电脑端，方便后期对数据进行统计分析。 该仪器具有体积小、重量轻、精度高、易于查存数据等特点，可方便指导作业人员进行及时检修和分析事故原因，是电气化铁路刚性悬挂接触线磨耗检测的有力工具。

功能介绍

主要原理： 测量仪使用线激光视觉测量方案，实现接触线磨耗面宽度、 残存宽度、磨损高度、残 存高度、偏磨角度、偏磨残高、磨耗高度和磨耗百分比、测量环境温度、测量点工况图像/视频(选配)等参数的测量，测量精度高。
仪器特点：
1、直观、 快捷、 高效实现自动化非接触式测量；
2、测量主机（ 也称磨耗测量发送端） 结构设计小巧， 操作方便；
3、采用线激光视觉测量方案， 测量精度高， 可以测量偏磨；

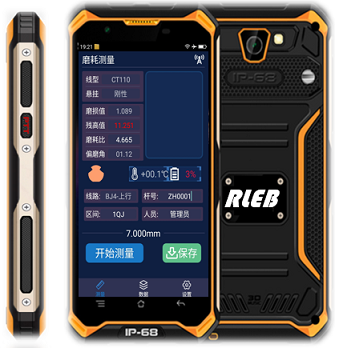

4、接收端（ 也称手持PDA数据终端） 机身小巧、 功能强大， 采用 Android 操 作系统， 测量界面直观、 易操作， 可实时显示测量数据（ 磨耗面宽度、 残存高度、 偏磨角度及磨耗百分比） 和杆号， 具有数据储存功能， 可以将测量结果导出成 Excel 表格， 方便对测量结果进行后期分析；
5、高压绝缘操作杆耐压可达110kV；
6、可直观、方便、快捷的自动完成磨耗高精度测量。采用精密传感器，测量精度高；
7、支持非规则导线，如：Ris/CTAH等系列线型。

技术指标

适用接触线类型	CT85、CT110、CT120、CT150（圆形） Ris120、Ris150、CTAH150等
分辨率	0.001 mm
接触线悬挂类型	刚性悬挂
电池容量	测量仪：6400 mAh PDA：8000 mAh 可连续工作8小时以上
充电输入	DC 5V / 1000 mA
无线传输距离	≤ 10 m
激光功率	≤ 5 mW
绝缘杆耐压	10 kV
重量>	≤ 1.2 kg
包装尺寸	290 mm × 210 mm ×110 mm

测量指标

序号	参数	量程	精度
1	残存宽度	2.0~14.4mm	±0.05mm
2	残存高度	5.4~14.39mm	±0.05mm
3	偏磨角度	-10°~-10°	±0.1°
4	磨耗高度	5.4~14.39mm	±0.05mm
5	磨耗百分比	0~49%
6	偏磨残高	5.4~14.39mm	±0.05mm
7	环境温度	－55~+125℃	±0.1℃
8	工况图像	20dpi

售后服务

1.如发现仪器有不正常情况或故障请及时与我们联系，以便为您提供最便捷的处理方案，未经允许，请不要自行处理，以免发生危险。
2.其他售后服务见售后服务书。
