总体介绍

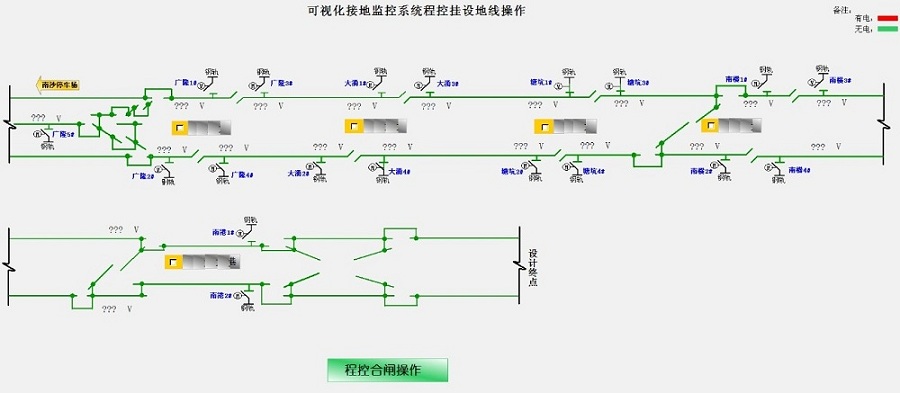

供电可视化自动接地系统在通常在全线设置1套OCC中央监控主站，牵引所车站车控室、接触网工区分别设置站级监控子站，接触网工区、维修调度设置复试终端各。本系统主要解决地铁接触网作业过程中的安全问题，提高工作效率，实现全线接触网接地的远程遥控操作、强制验电和可视化，防止接地线漏挂、漏拆，提高检修天窗利用率。
    本系统可与轨道交通规章制度相配套，建立一套程序化、网络化、可视化、标准化的供电可视化自动接地系统，保障供电安全生产，提高供电运行安全生产水平，提高工作效率、降低运行成本，实现安全、高效率、低成本的运营目标。
    系统采用集中管理、分散布置的模式，分层、分布式系统结构。覆盖范围包含控制中心、牵引所车控室及变电所、接触网工区、维修调度等各个地点。
    中心服务器采用双机主备冗余设计原则，所有硬件设备该考虑地铁环境的特殊性，保证在地铁环境中安全、可靠地运行。

系统使用环境

1、环境温度：-5℃～+55℃
2、相对湿度：日平均值不大于95％；月平均值不大于90％(25℃)；有凝露发生
3、海拔高度：≤1000m
4、地震烈度：7度，水平加速度0.25g，垂直加速度0.125g
5、振动：f<10Hz时，振幅为0.3mm；10Hz＜f＜150Hz时，加速度为0.1g
6、平均雷暴日数：75日/年
7、污秽等级：Ⅲ级，按沿海地区考虑。

功能介绍

1、远程操作功能
2、本地电动操作功能
3、应急手动操作
4、安全联锁功能
5、视频监控及联动功能
6、电气设备状态监视功能
7、残压检测及放电功能
8、接地状态灯光警示功能
9、自动除湿功能
10、存贮功能
11、语音提示功能
12、智能钥匙管理功能

技术指标

中央级系统：

1、遥信变化响应时间：≤3S
2、操作状态变化响应时间：≤5S
3、视频联动响应时间：≤3S
4、画面调用响应时间：画面的85% ≤1s；其余画面≤2s；
5、遥控命令传送时间：≤2s
6、系统年可用率：≥99.9％
7、控制操作正确率：100％
8、平均无故障间隔时间（MTBF）：中央级≥30000h
9、可存储工作票、操作票数量：≥100万张

车站级系统：

1、遥信变化响应时间：≤1S
2、操作状态变化响应时间：≤3S
3、视频联动响应时间：≤2S
4、画面调用响应时间：画面的85% ≤1s；其余画面≤2s；
5、遥控命令传送时间：≤1s
6、系统年可用率：≥99.8％
7、控制操作正确率：100％
8、平均无故障间隔时间（MTBF）：中央级≥20000h

售后服务

1.如发现仪器有不正常情况或故障请及时与我们联系，以便为您提供最便捷的处理方案，未经允许，请不要自行处理，以免发生危险。
2.其他售后服务见售后服务书。
